Osservabilità

Caratteristiche Generali

Funzioni del dispositivo

1. Gestione delle comunicazioni con apparati CCI su rete Ethernet e protocollo IEC61850 «securizzato» con autenticazione certificato.
2. «Bridge» con i sistemi Scada di telecontrollo DSO, in connessione Ethernet, con protocollo IEC60870-5-104.
3. Client per sincronizzazione NTP (Network Time Protocol).
4. Comunicazione con Dispositivo GPS.

Comunicazione con CCI

1. Comunicazione con CCI via protocollo IEC61850 MMS come da Allegato O della CEI-016, conforme a quanto richiesto.
2. Riconoscimento e verifica validità e correttezza del certificato di autenticazione per la comunicazione TLS tra DSO-Gate e CCI.
3. Gestione delle comunicazioni fino ad un max di 10 CCI (consigliato)
4. Configurazione del numero CCI da gestire e dei parametri di esercizio.
5. Fornitura del certificato di autenticazione al CCI per la comunicazione con il DSO- Gate.

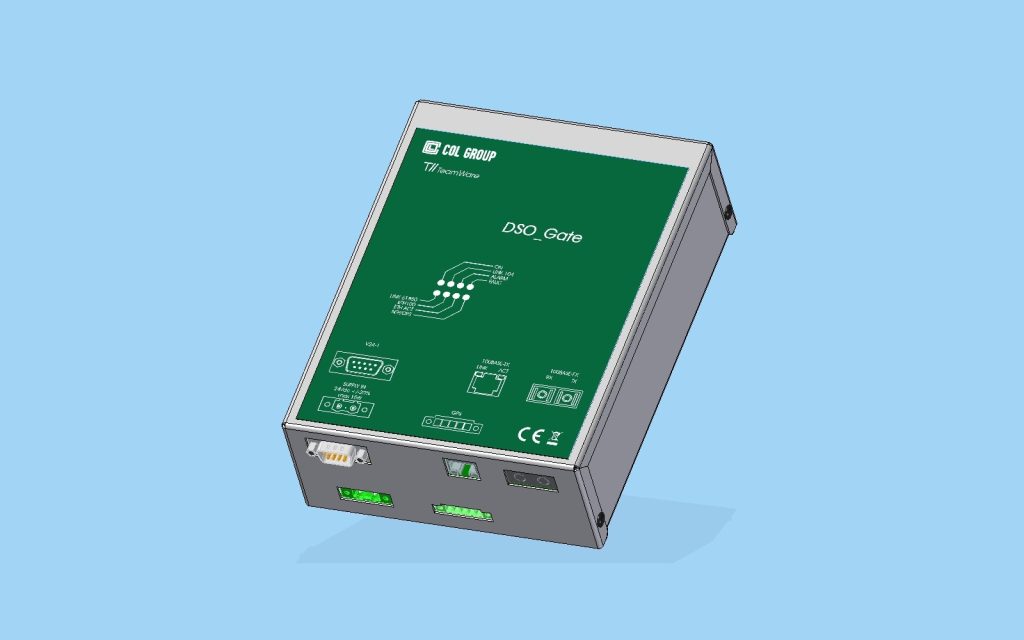

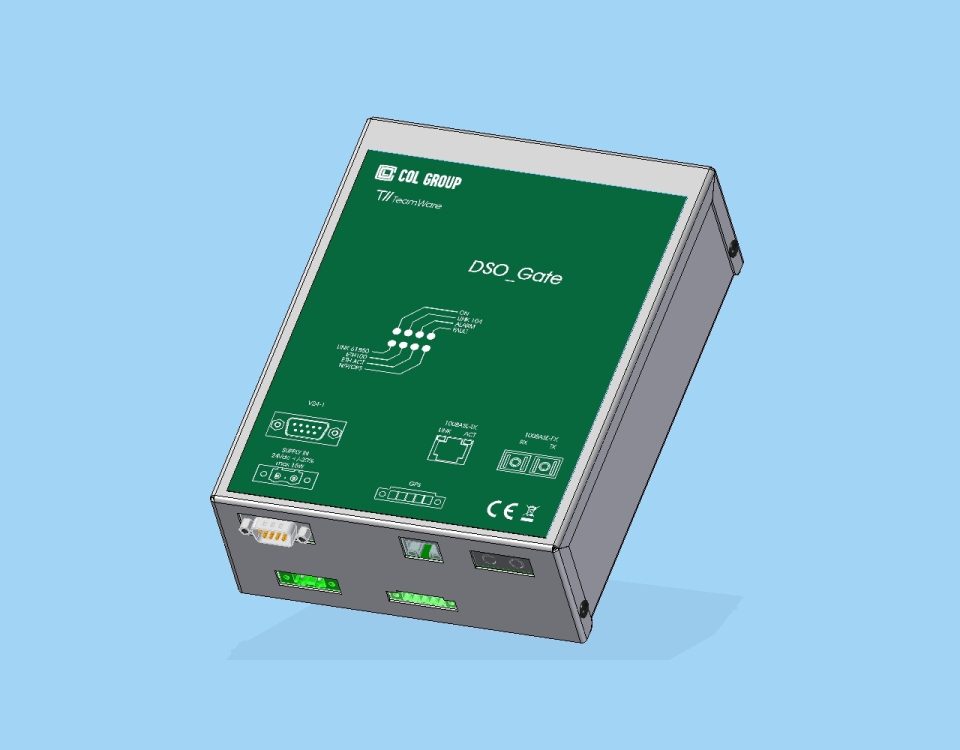

Caratteristiche Tecniche

1. Disponibile in versione per barra DIN o per Rack 19’’
2. Alimentazione 24 Vcc +/- 20%
3. Ethernet 100BaseT
4. Ethernet ottica 100BaseFx
5. Interfaccia verso dispositivo GPS (segnali + alimentazione)
6. Led di segnalazione funzionamento:

• • ON – Presenza Alimentazione
  • ETH 100 – Stato connessione
  • ETH ACT – Stato connessione
  • Link 104 – Stato Connessione con Control System
  • Link 61850 – Stato Connessione con CCI
  • Stato connessione con Server NTP/GPS
  • Alarm – Anomalia apparato
  • Fault – Guasto apparato

Servizi

1. Gestione del rinnovo dei certificati di autenticazione (si consiglia il rinnovo annuale per mantenere adeguato cyber security level).
2. Sorveglianza settimanale «remotizzata» in abbinamento a contratto biennale di manutenzione hardware con elevato SLA (Service Level Agreement) che garantisca tempi certi di riparazione in caso di guasto.
3. Contratto di manutenzione software che include la manutenzione incidentale, la manutenzione adattativa ed una scontistica favorevole in caso di integrazione nuove funzionalità evolutive richieste da Terna o da ARERA.
4. Supporto di formazione per nuove esigenze di gestione legate a Cyber Security

Acronimi

CEI 0-16: Regola tecnica di riferimento per la connessione di Utenti attivi e passivi alle reti AT ed MT delle imprese distributrici di energia elettrica
CCI: Controllore Centrale Impianto
CDR: Codice di Rete
DG: Dispositivo di protezione Generale
DI: Dispositivo di interfaccia
DSO: Distribution System Operator (gestori reti di distribuzione MT e BT – Utilities)
DSO-Gate: Apparato di interfaccia tra CCI, sistemi di telecontrollo DSO e TSO
GD: Generazione Distribuita
IEC60870-5-104: Protocollo di comunicazione per sistemi di telecontrollo
IEC61850: Protocolli di comunicazione per sottostazioni elettriche
SEN: Sistema Elettrico Nazionale
SGU: Significant Grid User (produttori con capacità produttiva P > 1MW)
TSO: Transmission System Operator (gestore del Dispacciamento: TERNA Spa)
