Normativa di riferimento
CEI 0-16 Ed. 03/2022
Delibera ARERA 540/2021/R/eel – 30 Novembre 2021
Delibera ARERA 730/2022/R/eel – 27 Dicembre 2022
Regolazione dello scambio dati tra TERNA Spa (TSO), IMPRESE DISTRIBUTRICI (DSO) e
SIGNIFICANT GRID USERS (SGU) ai fini dell’esercizio in sicurezza del Sistema Elettrico Nazionale.
********************************
Osservabilità delle reti di distribuzione
La delibera ARERA 540/2021/R/eel definisce la regolazione dello scambio dati tra Terna (TSO) e i “Significant Grid User” (SGU). La delibera 730/2022/R/eel modifica le tempistiche previste dalla precedente.
I Significant Grid Users (SGU) sono:
- Gruppi di generazione nuovi ed esistenti oltre i 1 MW connessi in Media Tensione (circa 10 GW complessivi in Italia)
- Impianti di consumo connessi al sistema di trasmissione (oltre i 10 MW)
“Significant Grid User (SGU) in the terminology used in the European Union Internal Electricity Market is the existing and new Power Generating Facility and Demand Facility deemed by the Transmission System Operator (TSO) as significant because of their impact on the transmission system in terms of the security of supply including provision of ancillary services.”
***********************************
Le delibere ARERA obbligano i titolari degli impianti, entro il 31 maggio 2024 – precedente data: 31 gennaio 2024), a rilevare i dati e trasmetterli all’impresa distributrice.
La direttiva riguarda sia gli Impianti nuovi (entrati in esercizio a partire dal 1 aprile 2023 – precedente data: 1 dicembre 2022) sia gli Impianti esistenti (entrati in esercizio entro il 31 marzo 2023 – precedente data: 30 novembre 2022).
“impianti di produzione nuovi” sono gli impianti di produzione di energia elettrica connessi alle reti di media tensione, di potenza uguale o maggiore a 1 MW ed entrati in esercizio dal 1 aprile 2023
“impianti di produzione esistenti” sono gli impianti di produzione di energia elettrica connessi alle reti di media tensione, di potenza uguale o maggiore a 1 MW ed entrati in esercizio entro il 31 marzo 2023
Contributi
Per gli impianti esistenti è previsto un contributo forfettario di:
- 10.000€ se gli interventi di adeguamento vengono completati entro il 31 luglio 2023;
- 7.500€ se gli interventi di adeguamento vengono completati tra il 1 agosto 2023 e il 31 ottobre 2023;
- 5.000€ se gli interventi di adeguamento vengono completati tra il 1 novembre 2023 e il 31 gennaio 2024;
- 2.500€ se gli interventi di adeguamento vengono completati tra il 1 febbraio 2024 e il 31 maggio 2024.
Per gli impianti nuovi non è previsto alcun contributo.
Caratteristiche Generali
Funzioni
Controllore Generale Impianto e PowerMeter.
PowerQuality (opzionale)
Conformità
Conformità alla Norma CEI 0-16 “Regola tecnica di riferimento per la connessione di Utenti attivi e passivi alle reti AT ed MT delle imprese distributrici di energia elettrica” in Allegati 0 e T “Controllore Centrale di Impianto”.
Conformità alla delibera ARERA 540/2021/R/eel “Regolazione dello scambio dati tra Terna spa, Imprese Distributrici e Significant Grid Users ai fini dell’esercizio in Sicurezza del Sistema Elettrico Nazionale”.
Conformità alla specifica RSE 12004159.
“Specifiche tecnico-funzionali delle apparecchiature di monitoraggio della qualità della tensione per le reti MT”.
Conformità alla norma CEI EN61000-4-30 ed. 3 per strumentazione in Classe A.
Applicazione
In qualsiasi configurazione del sistema elettrico di MT
Misure
Misure al PdC:
- Tensione e Corrente
- Potenza Attiva, Reattiva, Apparente
- Energia Attiva e Reattiva (4 quadranti)
- Fattore di Potenza
- Frequenza
- Flicker (Pst e Plt) (opzionale)
- Armoniche / Interarmoniche di tensioni e correnti (fino al 50° ordine) (opzionale)
- Squilibrio per tensioni
- Sovratensioni, Buchi di tensione (opzionale)
- Interruzioni lunghe, brevi, transitorie (opzionale)
- Variazioni rapide (opzionale)
- Transitori di frequenza (opzionale)
- Forme d’onda (registrazioni a finestra con Pre e Post-trigger programmabili) (opzionale)
- Stato DG
Tramite moduli esterni modbus TCP (opzionale):
- Potenza attiva generatori
- Stato DDG
Precisione
Prestazioni di misura in Classe A EN61000-4-30 Ed. 3 e EN62053-22-30 Classe 0.2S
Completa dotazione di risorse integrate
- 4 canali di tensione 0÷600Vac/dc
- 3 canali per correnti 0÷10Aac
- 3 canali per trasduttori 0÷3Vac/dc
- Memoria dati interna 32GB
- 1 porta USB 2.0 (host)
- 1 porta micro USB 2.0 (device)
- 3 porte Ethernet 100baseT
- 1 porta per ricevitore GPS
- 12 canali digitali di ingresso
- 4 canali analogici 0/4÷20mA di uscita
- Alimentazione ausiliaria nel range 80÷260Vac/dc
- UPS integrato ad alta autonomia (>30’)
- Interfaccia operatore con display LCD,
- tastiera ed indicatori LED
- Modem GSM/GPRS/UMTS/LTE integrato (opzione)
- Peso: 3.2 Kg
Specifiche Tecniche
Alimentazione
Tensione: 80÷275 Vac/dc – 50/60Hz
Consumo: 20 VA
Batteria: 12 V 0.8Ah Pb sigillata
Autonomia: 30 minuti, autolimitata
Ingressi Voltmetrici
N.ro canali: 4
Singola scala fino a 600 Vac/dc
Sovraccarico: +100% Udin
Tipo: divisore resistivo
Impedenza: 1 MOhm (L4: 150 kOhm)
Morsetti estraibili passo 7,62 mm
Ingressi Amperometrici diretti
N.ro canali: 3
Scala: 0÷10 Aac
Sovraccarico: +100% permanente
Tipo: TA passante
Morsetti estraibili passo 7,62 mm
Ingressi da trasduttore
N.ro canali: 3
Scala: 0÷3 Vac/dc
Sovraccarico: +50% permanente
Tipo: divisore resistivo
Impedenza: 1 MOhm
Morsetti estraibili passo 3.81 mm
Tecnica di Misura
Campionamento sincrono ad aggancio di Fase
Banda passante: -3dB @ 6,4 kHz
Convertitore A/D 16 bit
Campionamento: 25,6 ksample/sec.
Conformità: EN61000-4-30 Ed. 3 Classe A
Precisione (@25 °C, 45÷65Hz)
Tensione: ±0.1% lettura da 10% a 150% f.s.
Corrente: ±0.1% lettura da 10% a 150% f.s.
Frequenza: ±0.01% lettura
Armoniche: ±0.5 lettura per THD > 0.5%
Ingressi Digitali
12 ingressi digitali optoisolati (tensione di riferimento: 24 Vdc oppure 110 Vdc)
Uscite Analogiche
4 uscite analogiche 0/4÷20 mA isolate

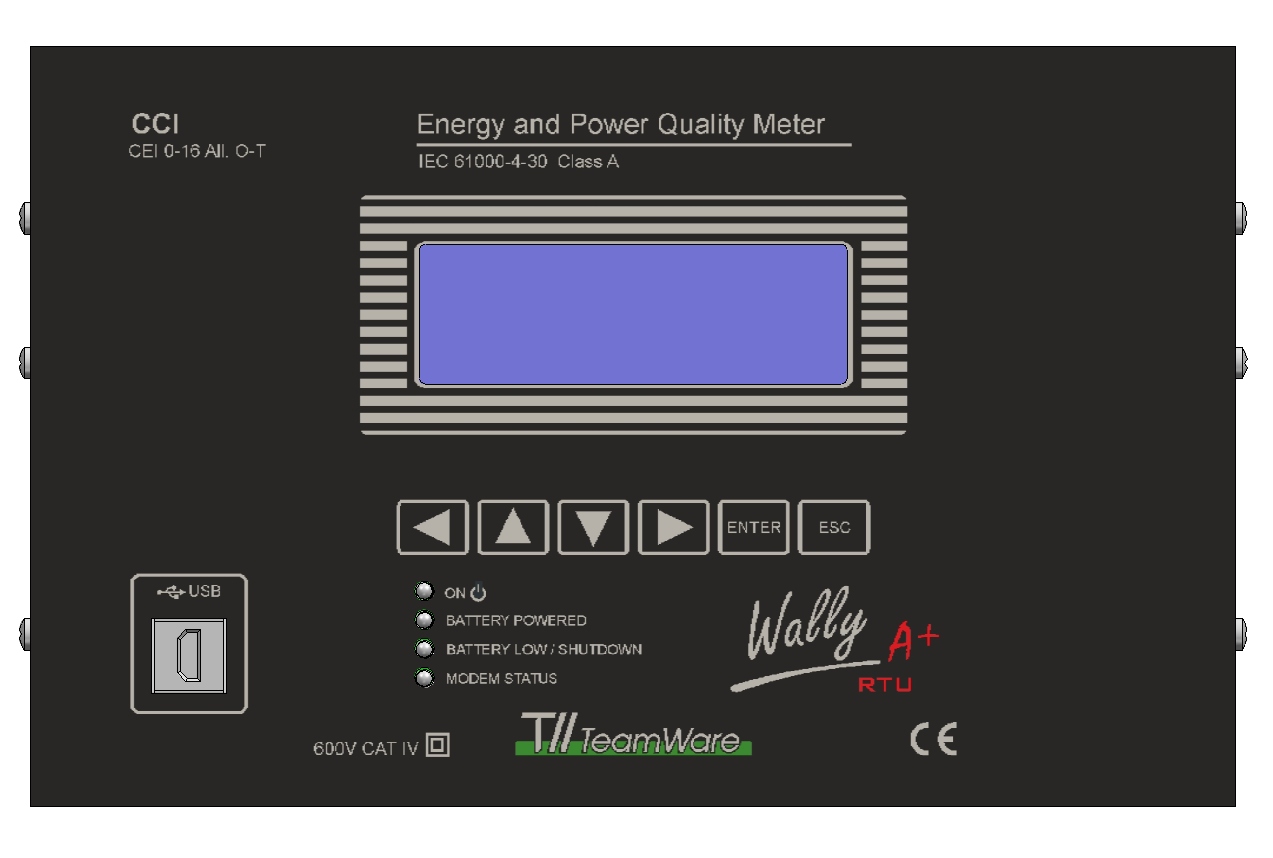

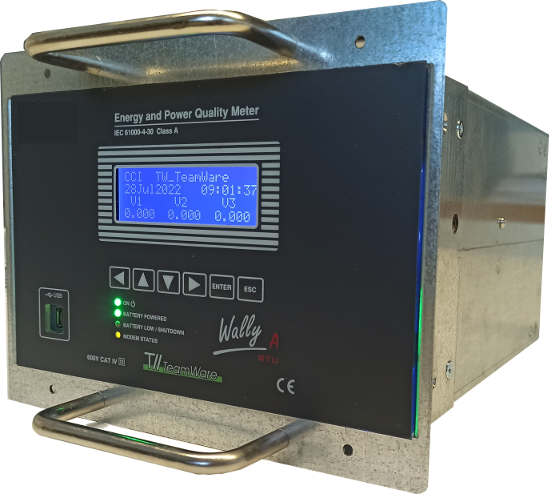

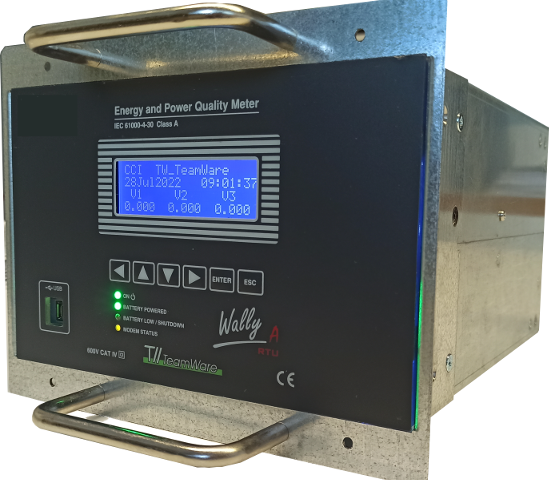

Interfaccia Operatore
Display: LCD alfanumerico, 4 righe/20 caratteri
Tastiera: n. 6 tasti funzionali
Led: On, Batteria, Allarme Batteria scarica, Modem status.

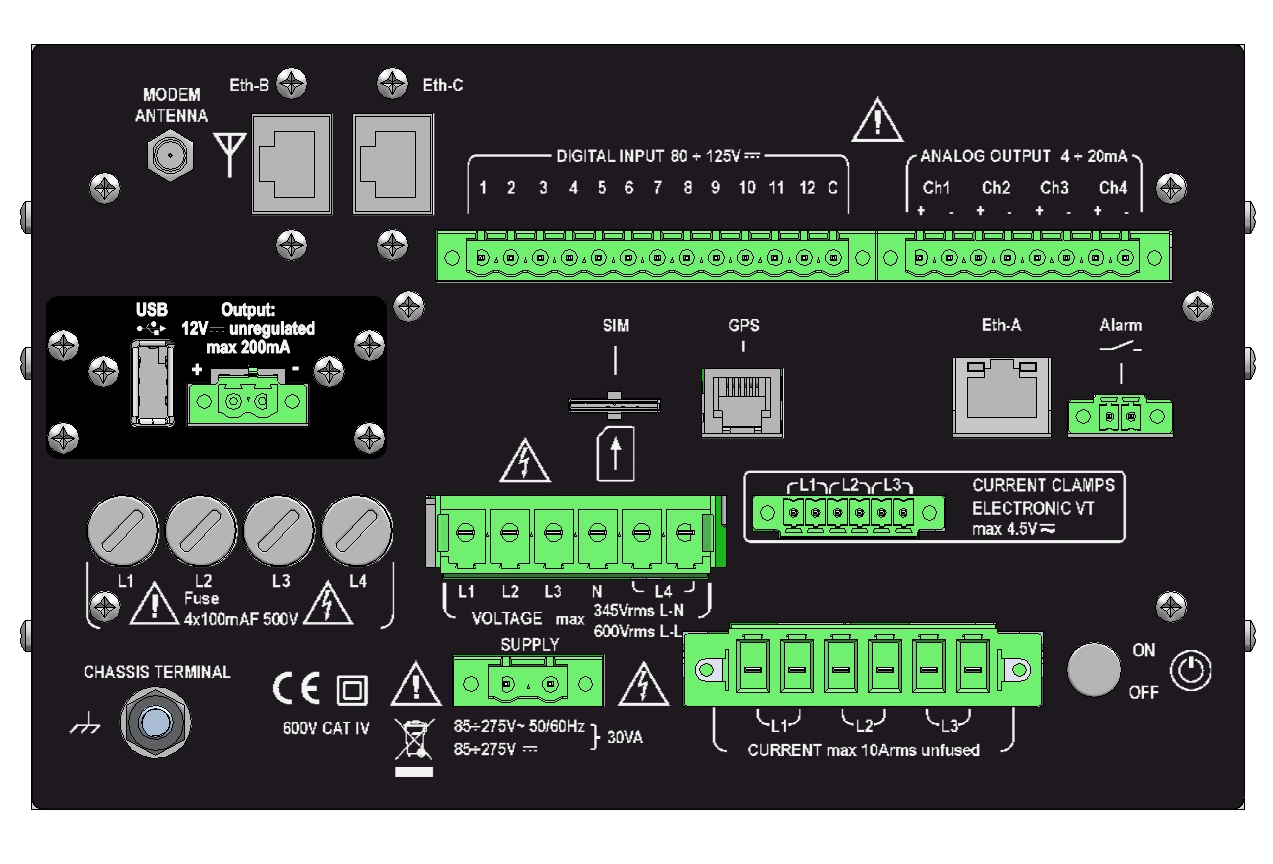

Porta Ethernet Eth-A (pannello posteriore)
Tipo: 100baseT
Connettore: RJ45
Porta Ethernet Eth-B (pannello posteriore)
Tipo: 100baseT
Connettore: RJ45
Porta Ethernet Eth-C (pannello posteriore)
Tipo: 100baseT
Connettore: RJ45
Porta USB Host (pannello posteriore)
Tipo: Host 2.0
Interfaccia verso pendrive, emettitore di impulsi, convertitore USB/seriale
Porta USB device (pannello frontale)
Tipo: Device 2.0 – connettore micro-usb
Interfaccia locale verso Personal Computer
Orologio
Formato: aaaa/mm/gg oo:mm:ss.cc,msec
Precisione:
- migliore di 1 sec/giorno senza GPS
- migliore di 16,67 ms/giorno rispetto a UTC con GPS
Sincronizzazione tramite modulo GTS9010 esterno (opzionale) o server NTP
Sicurezza
Conforme EN61010-1
Alimentazione: doppio isolamento
Ingressi di misura di tensione e corrente: CAT IV / 600V
Altri ingressi: CAT III/300V
Grado di protezione: IP40 (vano connessioni IP20)
Compatibilità EMC
Classificazione EN62586-1: PQI-A-FI1-H
Emissioni: EN55022 Class A
Immunità: EN62586-1
Condizioni ambientali
Funzionamento Temperatura: -25 +55 °C
Magazzinaggio Temperatura: -40 +70 °C
Umidità: 85% senza condensa
Modem integrato GSM/GPRS/UMTS/LTE (opzione)
Antenna da posizionare su connettore esterno SMA
Ricevitore GTS 9010 (opzione)
Ricevitore da sistema satellitare GPS per sincronizzazione orologio interno, completo di antenna magnetica e staffa di fissaggio, cavo 5 mt.
Servizi
- Gestione del rinnovo dei certificati di autenticazione (si consiglia il rinnovo annuale per mantenere adeguato cyber security level).
- Sorveglianza settimanale «remotizzata» in abbinamento a contratto biennale di manutenzione hardware con elevato SLA (Service Level Agreement) che garantisca tempi certi di riparazione in caso di guasto.
- Contratto di manutenzione software che include la manutenzione incidentale, la manutenzione adattativa ed una scontistica favorevole in caso di integrazione nuove funzionalità evolutive richieste da Terna o da ARERA.
- Supporto di formazione per nuove esigenze di gestione legate a Cyber Security
Acronimi
CEI 0-16: Regola tecnica di riferimento per la connessione di Utenti attivi e passivi alle reti AT ed MT delle imprese distributrici di energia elettrica
CCI: Controllore Centrale Impianto
CDR: Codice di Rete
DG: Dispositivo di protezione Generale
DI: Dispositivo di interfaccia
DSO: Distribution System Operator (gestori reti di distribuzione MT e BT – Utilities)
DSO-Gate: Apparato di interfaccia tra CCI, sistemi di telecontrollo DSO e TSO
GD: Generazione Distribuita
IEC60870-5-104: Protocollo di comunicazione per sistemi di telecontrollo
IEC61850: Protocolli di comunicazione per sottostazioni elettriche
SEN: Sistema Elettrico Nazionale
SGU: Significant Grid User (produttori con capacità produttiva P > 1MW)
TSO: Transmission System Operator (gestore del Dispacciamento: TERNA Spa)
