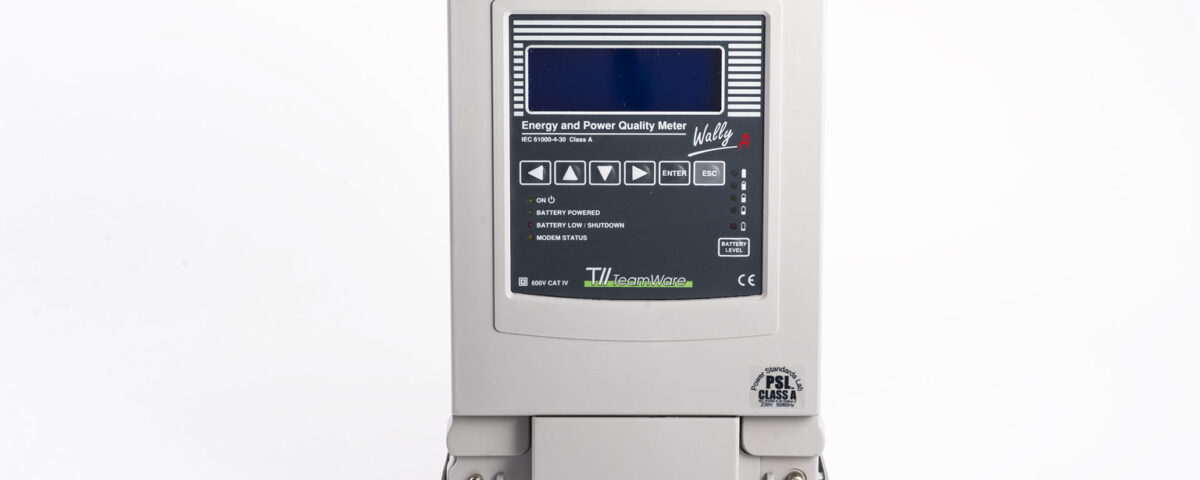

ANALIZZATORE DI RETE
Certificazione di conformità alla norma EN61000-4-30 Ed. 3 Classe A Contatore di energia Classe 0.2S
- ENEL EA 0500
- EN61000-4-30 Ed. 3 Classe A
Applicazione
In qualsiasi configurazione del sistema elettrico BT/MT/AT
Funzioni
Analizzatore e registratore di precisione, Powerquality, PowerMeter, Fault Recorder
Misure
- Tensione e Corrente
- Potenza Attiva, Reattiva, Apparente
- Energia Attiva e Reattiva (4 quadranti)
- Fattore di Potenza
- Frequenza
- Flicker (Pst e Plt)
- Armoniche / Interarmoniche di tensioni e correnti
- Squilibrio per tensioni
- Sovratensioni, Buchi di tensione
- Interruzioni lunghe, brevi, transitorie
- Variazioni rapide
- Forme d’onda (registrazioni a finestra con Pre e Post-trigger programmabili)
Precisione
Prestazioni di misura in Classe A EN61000-4-30 Ed. 3 e EN62053-22-30 Classe 0.2S
Sicurezza
Categoria sovratensione CAT IV, tensione di lavoro 600V, classe isolamento 2 (doppio isolamento)
Certificazione
Conformità alla norma CEI EN61000-4-30 Ed. 3 per strumentazione in Classe A
Omologazione
Conforme alla specifica ENEL EA 0500 “Apparecchiature portatili per la registrazione delle grandezze elettriche nelle reti di distribuzione”
Il più compatto analizzatore presente sul mercato con completa dotazione di risorse integrate
- 4 canali di tensione 0÷600Vac/dc
- 3 canali per correnti 0÷5Aac
- 4 canali per trasduttori 0÷3Vac/dc
- 4 canali per trasduttori flessibili Rogowski
- Memoria dati interna 2GB (espandibile)
- 1 porta mini USB 2.0 (device)
- 1 porta USB 1.1 (host)
- 1 porta Ethernet 100baseT
- 1 porta per ricevitore GPS (opzione)
- 1 porta I/O isolata (2IN + 1OUT)
- Alimentazione ausiliaria nei ranges: 40-130Vac o 80-260Vac/dc
- UPS integrato ad alta autonomia (40’)
- Interfaccia operatore con display LCD, tastiera ed indicatori LED
- Modem GSM/GPRS integrato
- Dimensioni: 250 x 150 x 70 mm
- Peso: Kg 1.5
Alimentazione
Tensione: 40÷130Vac – 80÷260 Vac/dc – 50/60Hz
Consumo: 20 VA
Batteria: 12 V 0.8Ah Pb sigillata
Autonomia: 40 minuti, autolimitata
Ingressi Voltmetrici
N.ro canali: 4
Singola scala fino a 600 Vac/dc
Sovraccarico: +50% permanente
Tipo: divisore resistivo
Impedenza: 1 Mohm
Morsetti estraibili passo 7,62 mm
Ingressi Amperometrici diretti
N.ro canali: 3
Scala: 0÷5 Aac
Sovraccarico: +100% permanente
Tipo: TA passante
Morsetti estraibili passo 7,62 mm
Ingressi Amperometrici da trasduttore
N.ro canali: 4
Scala: 0÷3 Vac/dc
Sovraccarico: +50% permanente
Tipo: divisore resistivo
Impedenza: 1 MOhm
Morsetti estraibili passo 3.81 mm
Ingressi Amperometrici da anelli Rogowsky
N.ro canali: 4
Scala: 0÷300 Iac e 0÷3000 Iac
Lunghezza anello: 500mm (Ø 159mm) – 600mm (Ø 191mm)
Tecnica di Misura
Campionamento sincrono ad aggancio di Fase
Banda passante: -3dB @ 6,4 kHz
Convertitore A/D 16 bit
Campionamento: 25,6 ksample/sec.
Conformità: EN61000-4-30 Ed. 3 Classe A
Precisione (@25 °C, 45-65Hz)
Tensione: ±0.1% lettura da 10% a 130% f.s.
Corrente: ±0.1% lettura da 10% a 120% f.s.
Frequenza: ±0.01% lettura
Armoniche: ±0.5 lettura per THD > 0.5%
Ingressi/Uscite digitali
2 ingressi digitali optoisolati
1 uscita digitale a optomos
Interfaccia Operatore
Display: LCD alfanumerico, 4 righe/20 caratteri
Tastiera: n. 6 tasti funzionali Led: On, Batteria, Allarme Batteria scarica, Modem status
Indicazione a led del livello di carica della batteria
Porta Ethernet
Tipo: 100baseT
Connettore: RJ45
Porta USB 1
Tipo: Host 1.1
Interfaccia verso supporti di memoria esterni, convertitori di comunicazione
Porta USB 2
Tipo: Device 2.0
Interfaccia locale verso Personal Computer
Orologio
Formato: aaaa/mm/gg oo:mm:ss.cc
Precisione: 10 ppm @25 °C
Sincronizzazione tramite modulo GTS9000 esterno (opzione)
Contenitore
Dimensioni: 250 x 150 x 70 mm
Custodia: ABS
Peso: 1,5 Kg
Vani connessione misure e dati segregabili e piombabili
Sicurezza
Conforme EN61010-1
Alimentazione: doppio isolamento
Ingressi di misura di tensione e corrente: CAT IV / 600V
Grado di protezione: IP40 (vano connessioni IP20)
Compatibilità EMC
Emissioni: EN61000-6-3 (residenziale)
Immunità: EN61000-6-2 (industriale) e EN61236-1
Condizioni ambientali
Funzionamento Temperatura: -10 +50 °C
Magazzinaggio Temperatura: -25 +60 °C
Umidità: 85% senza condensa
Valigia di trasporto
Valigia rigida a tenuta stagna, colore nero, con vani porta accessori.
Dimensioni: 465 x 365 x 180 mm
Modem integrato GSM/GPRS (opzione)
Tipo di Modem: Integrato, Quadband 850/900/1800/1900 MHz
Gestione comunicazioni: GSM e GPRS
Antenna interna
Predisposizione per antenna esterna (opzione)
Slot per SIM card segregabile
Ricevitore GTS 9000 (opzione)
Ricevitore da sistema satellitare GPS per sincronizzazione orologio interno, completo di antenna.
(Antenna da posizionarsi all’esterno, vista cielo)
