MBT

Strumentazione per la rilevazione di misure elettriche presso nodi di rete BT

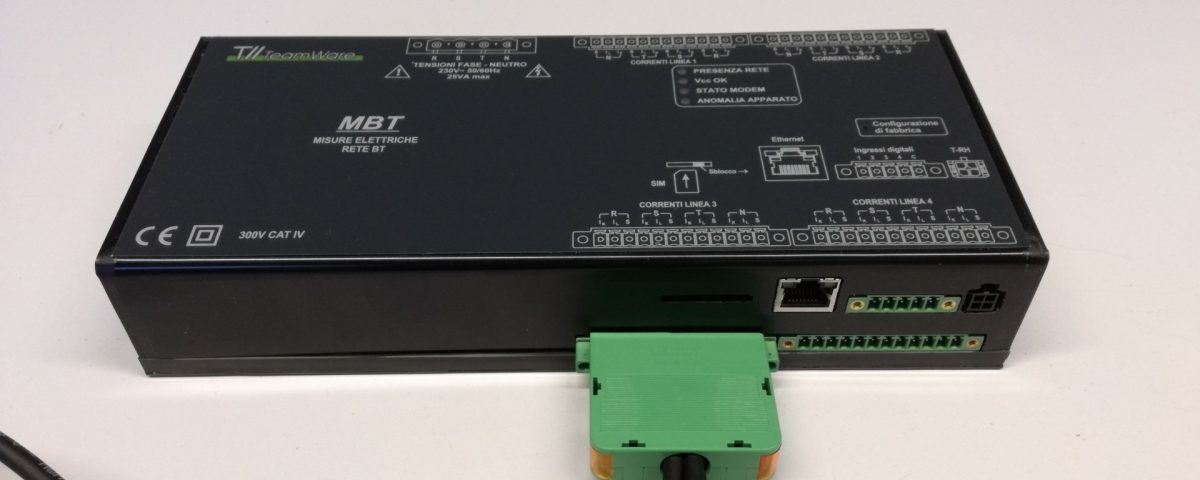

MBT è un powermeter trifase multistadio in grado di misurare le grandezze elettriche (tensione, corrente, potenze) fino a 4 linee trifase (S1÷4) collegate allo stesso nodo elettrico (cioè che condividono la tensione).

La misura di tensione è diretta (V-NNom pari a 230 Vac), mentre la misura di corrente è realizzata tramite micro-captori flessibili di tipo Rogowski o TA apribili.

MBT è disponibile con un numero di stadi di corrente variabile da 2 a 4.

In aggiunta alle misure elettriche, MBT realizza anche una misura di temperatura e di umidità relativa, attraverso un modulo sensori esterni, connesso tramite cavo.

Tutte le misure effettuate da MBT sono elaborate per ricavarne valori minimi, medi e massimi all’interno di periodi di integrazione programmabili e registrati nella memoria dati. L’autonomia di registrazione prima della saturazione/riscrittura della memoria dati pari a 31 gg. . Oltre ai valori periodici, MBT registra anche gli eventi di superamento (istante, durata, picco) delle misure rispetto a soglie di minimo e di massimo programmabili.

MBT rileva inoltre 4 ingressi digitali da associare ad eventi di allarme provenienti dal campo.

MBT è dotato delle seguenti interfacce di comunicazione verso sistemi host per configurazione e scarico archivi:

  • Porta Ethernet 10/100 baseT
  • Modem 3G con antenna esterna, per invio spontaneo di notifiche di allarme e file di misure periodiche

MBT supporta vari protocolli di comunicazione: http (web server integrato), ftp server e client, modbus TCP.

Circuiti di misura

Tensione nominale Vn:

  • 3 x 230 Vac F-N
  • Umin: 46 Vac F-N
  • Umax: 400 Vac F-N
  • Sovraccaricabilià ist. (0.1 sec): 575 Vac F-N
  • Isolamento Cat. IV 300 V classe 2 (isolamento rinforzato)

Corrente da trasduttore Rogowski:

  • Uscita trasduttore: 85 mV / kA @ 50 Hz
  • Corrente massima Imax: 400 Aac

Temperatura: -30 + 70 °C

Umidità relativa: 0-100%

Ingressi digitali: 4 canali, tipo optoisolamento passivo 24 Vdc ±10%, isolamento ≥600 Vpk

Misure su reti 50/60 Hz

Tensione fase-neutro, valori ist/min/med/max su intervallo programmabile

Correnti di fase, valori ist/min/med/max su intervallo programmabile

Potenza attiva, reattiva e apparente, valori ist/min/med/max su intervallo programmabile

Frequenza valori ist/mim/med/max

Temperatura, valori ist/med su intervallo programmabile

Umidità relativa, valori ist/med su intervallo programmabile

Precisione

Tensioni: Classe 0.5 CEI EN 61557-12

Correnti: Classe 0.5 CEI EN 61557-12

Trasduttore toroidale: ±0.5% da 10% a 150% Idin

Potenze: Classe 1 CEI EN 61557-12

Temperatura: ±1 °C

Umidità relativa: ± 1%

Alimentazione

Da tensione di misura 3×230 Vac -25% + 75%

Consumo: 15 VA max

Alimentazione tampone: 15 sec. da mancanza rete

Condizioni ambientali

Temperatura operativa: -15 +55 oC

Umidità: 95% senza condensa

Altitudine: 0-2000 m slm

Dimensioni

110 x 240 x 50 mm

Possibilità di staffe per fissaggio barra DIN

Grado di protezione

IP40 (morsettiere IP20)

Peso

  • 600 g

Sicurezza

  • EN61010-1
  • Cat. IV 300 V
  • Classe 2 (isolamento rinforzato)
  • Grado inquinamento: 2

Compatibilità elettromagnetica
Ambiente elettromagnetico industriale

  • Emissioni: EN61000-6-4
  • Immunità: EN61000-6-2
  • EN61326-1

Porte di comunicazione

  • Ethernet 10/100 baseT – RJ45 con led
  • Modem 3G con alloggiamento SIM ed antenna esterna removibile

Protocolli

  • Http server (web application responsive, per configurazione, visualizzazione e scarico file misure)
  • Ftp server e client (modem)
  • Modbus TCP slave
  • MQTT

File di dati

  • Misure periodiche giornaliere
  • Eventi giornalieri
  • Formato file: testo CSV

Led di segnalazione

  • Presenza rete
  • Vcc Ok
  • Stato modem
  • Stato apparato

Memoria di massa

  • Autonomia: 31 gg.
  • Tipo: microSD

Orologio

  • Formato: ISO8601
  • Tampone tramite supercap 7 gg autonomia
  • Stabilità: ±20 ppm/°C

Codifica modello

134S465: 2 stadi di corrente, senza modem

134S442: 2 stadi di corrente, modem 3G

134S461: 2 stadi di corrente, modem 4G (*)

134S467: 4 stadi di corrente, senza modem

134S444: 4 stadi di corrente, modem 3G

134S463: 4 stadi di corrente, modem 4G (*)

(*) > Q4 2018)
