Osservabilità
Delibera ARERA 540/2021/R/EEL – 30 Novembre 2021

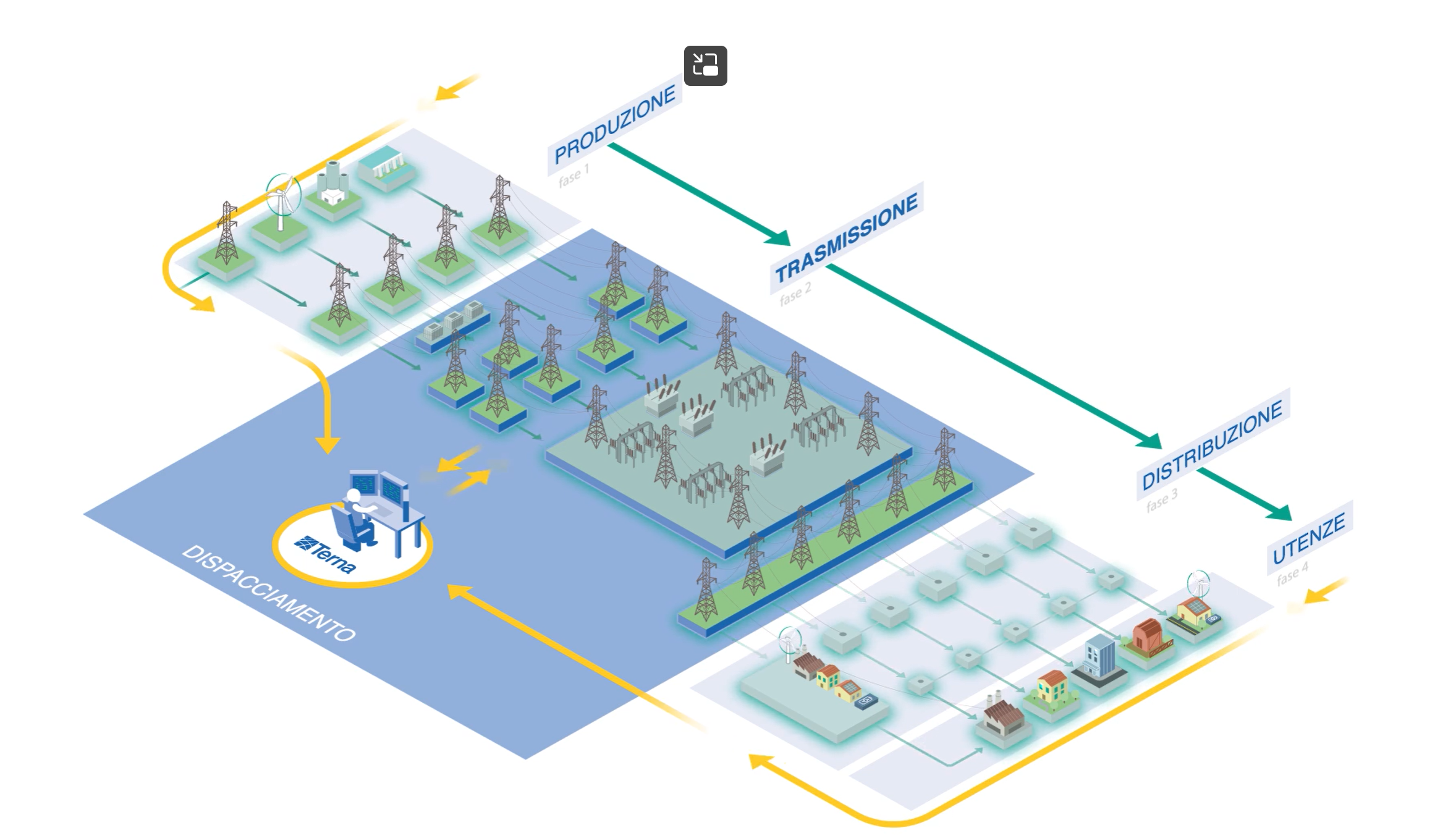

Regolazione dello scambio dati tra TERNA Spa (TSO), IMPRESE DISTRIBUTRICI (DSO) e SIGNIFICANT GRID USERS (SGU) ai fini dell’esercizio in sicurezza del Sistema Elettrico Nazionale.
Caratteristiche Generali
Funzioni del dispositivo
- Gestione delle comunicazioni con apparati CCI su rete Ethernet e protocollo IEC61850 «securizzato» con autenticazione certificato.

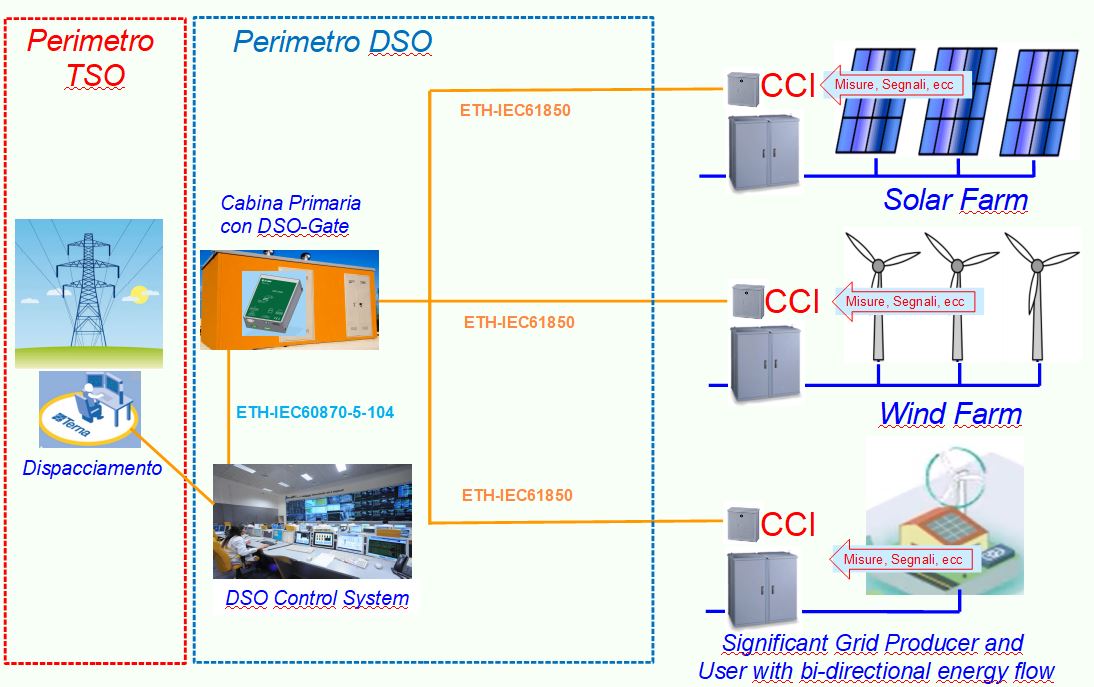

- «Bridge» con i sistemi Scada di telecontrollo DSO, in connessione Ethernet, con protocollo IEC60870-5-104.
- Client per sincronizzazione NTP (Network Time Protocol).
- Comunicazione con Dispositivo GPS.

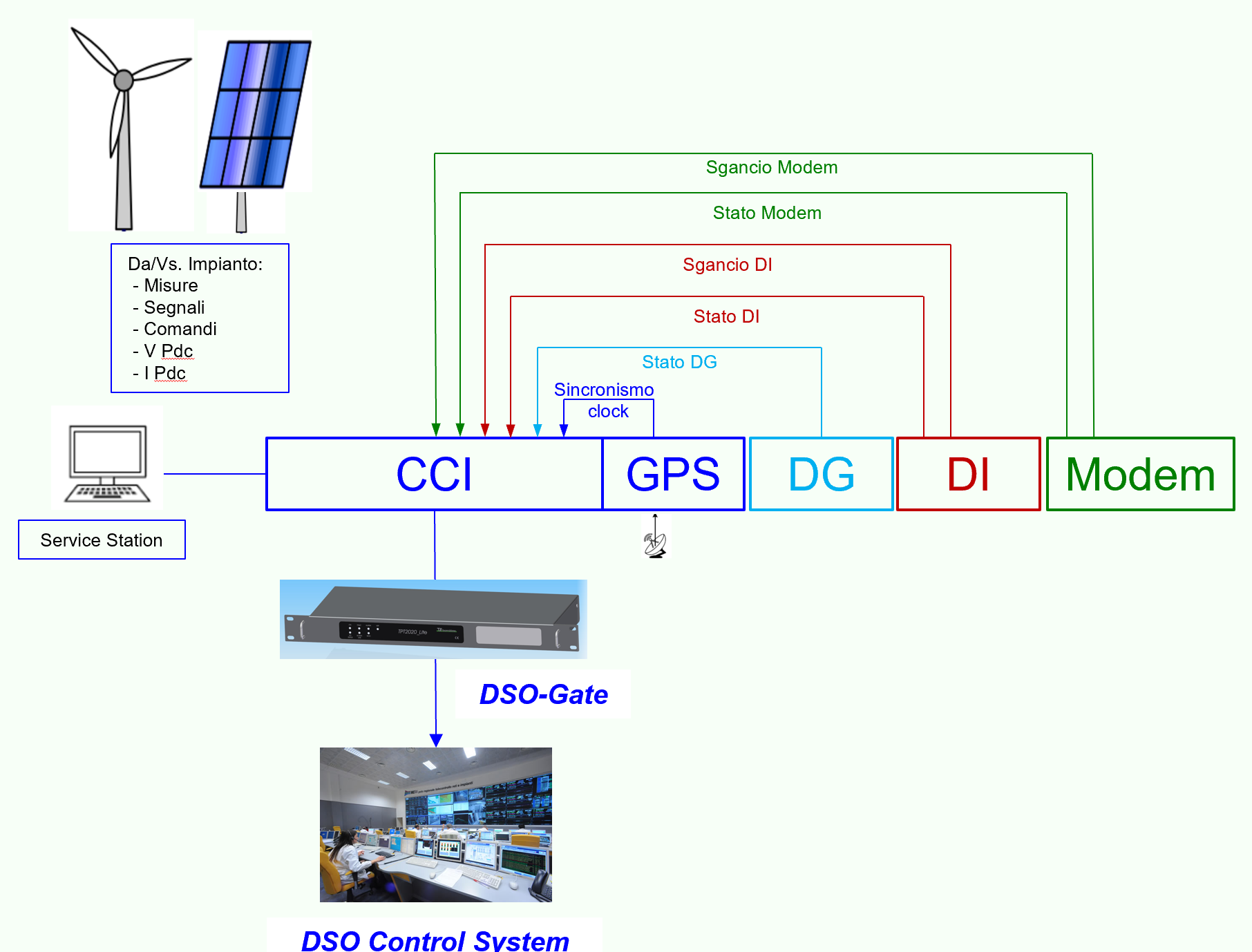

Comunicazione con CCI
- Comunicazione con CCI via protocollo IEC61850 MMS come da Allegato O della CEI-016, conforme a quanto richiesto.
- Riconoscimento e verifica validità e correttezza del certificato di autenticazione per la comunicazione TLS tra DSO-Gate e CCI.
- Gestione delle comunicazioni fino ad un max di 10 CCI (consigliato)
- Configurazione del numero CCI da gestire e dei parametri di esercizio.
- Fornitura del certificato di autenticazione al CCI per la comunicazione con il DSO- Gate.
Caratteristiche Tecniche

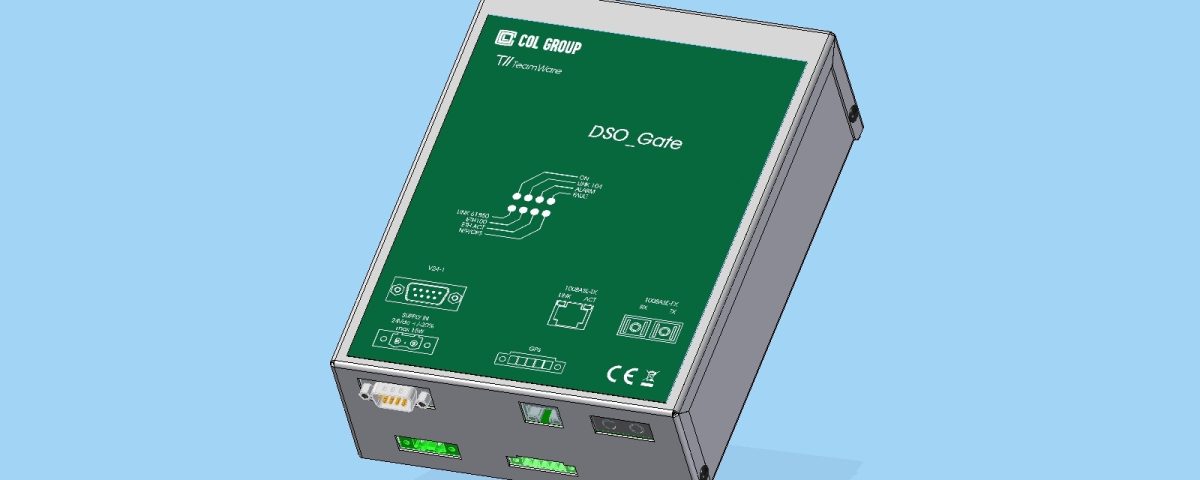

- Disponibile in versione per barra DIN o per Rack 19’’
- Alimentazione 24 Vcc +/- 20%
- Ethernet 100BaseT
- Ethernet ottica 100BaseFx
- Interfaccia verso dispositivo GPS (segnali + alimentazione)
- Led di segnalazione funzionamento:
-
- ON – Presenza Alimentazione
- ETH 100 – Stato connessione
- ETH ACT – Stato connessione
- Link 104 – Stato Connessione con Control System
- Link 61850 – Stato Connessione con CCI
- Stato connessione con Server NTP/GPS
- Alarm – Anomalia apparato
- Fault – Guasto apparato
Servizi
- Gestione del rinnovo dei certificati di autenticazione (si consiglia il rinnovo annuale per mantenere adeguato cyber security level).
- Sorveglianza settimanale «remotizzata» in abbinamento a contratto biennale di manutenzione hardware con elevato SLA (Service Level Agreement) che garantisca tempi certi di riparazione in caso di guasto.
- Contratto di manutenzione software che include la manutenzione incidentale, la manutenzione adattativa ed una scontistica favorevole in caso di integrazione nuove funzionalità evolutive richieste da Terna o da ARERA.
- Supporto di formazione per nuove esigenze di gestione legate a Cyber Security
Acronimi
CEI 0-16: Regola tecnica di riferimento per la connessione di Utenti attivi e passivi alle reti AT ed MT delle imprese distributrici di energia elettrica
CCI: Controllore Centrale Impianto
CDR: Codice di Rete
DG: Dispositivo di protezione Generale
DI: Dispositivo di interfaccia
DSO: Distribution System Operator (gestori reti di distribuzione MT e BT – Utilities)

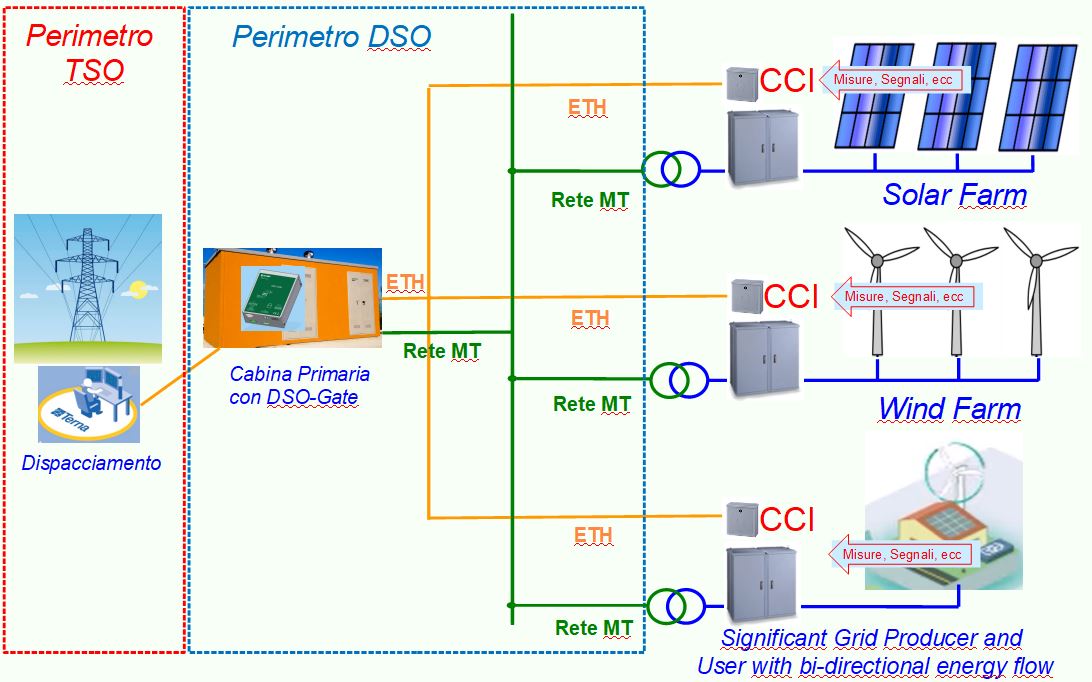

DSO-Gate: Apparato di interfaccia tra CCI, sistemi di telecontrollo DSO e TSO
GD: Generazione Distribuita
IEC60870-5-104: Protocollo di comunicazione per sistemi di telecontrollo
IEC61850: Protocolli di comunicazione per sottostazioni elettriche
SEN: Sistema Elettrico Nazionale
SGU: Significant Grid User (produttori con capacità produttiva P > 1MW)
TSO: Transmission System Operator (gestore del Dispacciamento: TERNA Spa)
